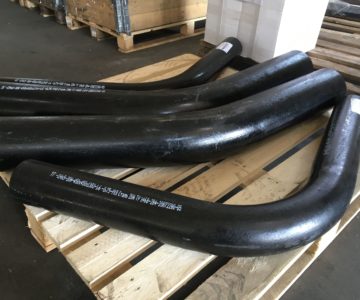

Компания ГК «УМИК» предлагает стальные отводы гнутые в ассортименте, для изготовления которых используется современное оборудование. Выбор технологии зависит от типа и назначения изделий, а так же, специфических особенностей условий эксплуатации.
Наша организация специализируется на поставке отводов гнутых (ОГ), изготавливаемых горячим методом, а также отводов гнутых (ГО) – выпускаемых без использования термической обработки.
ОПИСАНИЕ
Отводы данного типа производят методом гибки на специальных трубогибочных станах. В производственном процессе, в качестве полуфабрикатов, используются электросварные или бесшовные трубы. Готовая продукция не имеет на своей поверхности трещин, надрывов, расслоений, брызг от металла и сварки и других дефектов, негативно сказывающихся на толщине стенок и качестве изделий. Точность исполнения проверяется с помощью механических испытаний и тщательного осмотра.
НАЗНАЧЕНИЕ ПРОДУКЦИИ
Предлагаемый нами ассортимент включает в себя стальные изделия различного типа. Это отводы для обвязки насосных станций, транспортировки нефтепродуктов и агрессивных химических веществ, промышленных, магистральных трубопроводов, предприятий по производству удобрений
| Поставляем отводы гнутые по следующим нормативам: | |
| Отводы по ГОСТ 22790-89 | Отводы по ОСТ 108.321.11-82 |
| Отводы по ГОСТ 22793-83 | Отводы по ОСТ 108.321.12-82 |
| Отводы по ГОСТ 24950-81 | Отводы по ОСТ 108.321.13-82 |
| Отводы по ОСТ 36-42-81 | Отводы по ОСТ 108.321.14-82 |
| Отводы по ТУ 102-488-95 | Отводы по ОСТ 108.321.15-82 |
| Отводы по ТУ 26-18-32-89 | Отводы по ОСТ 108.321.16-82 |
| Отводы по ТУ 51-515-91 | Отводы по ОСТ 108.321.17-82 |
| Отводы по СТО ЦКТИ 321.01-2009 | Отводы по ОСТ 108.321.18-82 |
| Отводы по СТО ЦКТИ 321.02-2009 | Отводы по ОСТ 108.321.19-82 |
| Отводы по СТО ЦКТИ 321.05-2009 | Отводы по ОСТ 108.321.20-82 |
| Отводы по ТУ 1469-002-05777029-2006 | Отводы по ОСТ 108.321.21-82 |
| Отводы по ТУ 1469-014-01395041-03 | Отводы по ОСТ 108.321.22-82 |
| Отводы по ТУ 1469-488-25784132-2007 | Отводы по ОСТ 108.321.23-82 |
| Отводы по ТУ 1469-515-25784132-2009 | Отводы по ОСТ 108.321.24-82 |
| Отводы по ОСТ 108.321.25-82 | |
| Отводы по ОСТ 24.125.03-89 | |
| Отводы по ОСТ 24.125.04-89 | |
| Отводы по ОСТ 34-10-421-90 | |
ХАРАКТЕРИСТИКИ ГНУТЫХ ОТВОДОВ
Радиус гиба гнутых отводов варьируется от 2 до 20 Ду. Угол изгиба в соответствии с ГОСТ 22793-83 начинается с показателя 15 градусов, а заканчивают модельный ряд отводы 90 градусов. В то же время ООО ГК «УМИК» предлагает своим заказчикам изготовление гнутых отводов с углами поворота, начиная от 5˚ и с градацией через 1˚.
В зависимости от толщины стенки и использованной для производства марки стали гнутые стальные отводы рассчитаны на рабочее давление до 32 Мпа и температурный режим в диапазоне от -70 до +650˚. В качестве материала для изготовления данного типа отводов используются фрагменты стальных бесшовных труб соответствующего диаметра из углеродистой или низколегированной стали. Производство гнутых стальных отводов осуществляют одним из двух способов:
- гнутьем в холодном состоянии (ГО)
- горячим гнутьем (ОГ)
При этом геометрические параметры холодногнутых отводов достаточно ограничены: с Ду219 до Ду1420, а угол загиба не может превышать 27˚. При использовании горячего метода угол поворота отвода может быть практически любым без ущерба качественным характеристикам основного материала.
| Стандарт | Техническая характеристика | Область применения |
| ТУ 102-488-95 | Угол гиба ϕ=1° – 90°
Ру св. до 10МПа(1000кгс/см²) Dy 219м м- 1420 мм. R гиба = 1.5 dn – 10dn |
Предназначены для линейных трубопроводов и технологи-ческих обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующие нефть, газ. |
| Ту 51-515-91 | Угол гиба ϕ=15° – 90°
Исполнение | или || Ру св. до 32МПа( 320 кгс/см²) Dy 89мм- 530мм. R гиба = 2dn – 20dn |
Предназначены для применения на трубопроводах, транспор-тирующих газо- и нефтепродукты с неагрессивными средами и средами, содержащими сероводород и двуокись углерода. |
| ТУ 1468-001-74238272-04 | Угол гиба ϕ=1° – 90°
Ру св. до 14МПа(св. до 140 кгс/см²) Dy 219м м- 1220 мм. R гиба = 2 dn – 10dn |
Для магистральных и промысловых линий трубопроводов, обвязок технологических, компрессорных и насосных станций, которые транспортируют газ, нефть и производные нефти. |
| ОСТ 108.321.11÷25-82 | Угол гиба θ=15, θ=30, θ=45, θ=60, θ=90
P=37,27 МПа, Т=280°С |
Для трубопроводов питательной воды тепловых электростанций |
| СТО ЦКТИ 321.02-2009 | Угол гиба θ=15, θ=30, θ=45, θ=60, θ=90
P= до 23,54 МПа, Т= до 450°С |
Для трубопроводов пара и горячей воды тепловых станций |
| ОСТ 108.327.01÷03-82 | Угол гиба θ=90
P= до 37,27 МПа, Т= до 440°С |
Для трубопроводов пара и горячей воды тепловых электростанций |
| ГОСТ 22793-83 | Угол гиба ϕ=15;30;45;60;90°
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 6 до 200 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
| ГОСТ 22817-83 | Угол гиба ϕ=15;30;45;60;90° с резьбовыми фланцами
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 6 до 200 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
| ГОСТ 22795-83 | Угол гиба ϕ=90° с резьбовыми фланцами и опорой
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 40 до 200 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
| ГОСТ 22796-83 | Угол гиба ϕ=90° с резьбовыми фланцами и опорой
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 6 до 200 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
| ГОСТ 22798-83 | Двойные колена с резьбовыми фланцами
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 6 до 125 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
| ГОСТ 22818-83 | Угол гиба ϕ=90° с опорами
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 6 до 200 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
| ГОСТ 22819-83 | Двойные колена с резьбовыми фланцами
Ру св.10 до 100 МПа(св. 100 до 1000 кгс/см²) Dy от 6 до 125 мм. Т= от -50°С до +510°С |
Для предприятий нефтехимической промышленности и для производства минеральных удобрений |
Получить консультацию, а так же, узнать о наличии необходимой позиции, можете по тел. + 7 (351) 230-09-06. Или написав нам на электронную почту info@metall-prom74.ru Наши менеджеры проконсультируют Вас по любому интересующему вопросу.
