При соединении деталей трубопроводов в горизонтальной плоскости, изменение оси симметрии помогает перенаправить поток рабочей среды или избежать застоя в системе.

Технические характеристики

Условный проход Наружный диаметр L s s1 Условное давление Ру, МПа (кгс/см)2), не более Масса, кг, не более
Транспортируемые вещества
Dy dy Dн dн неагрессивные средне агрессивные пар и горячая вода
40 25 45 32 30 2,5 2,0 10,0 (100) 2,5 (25) 10,0 (100) 0,1
4,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,2
20 25 2,5 1,6 10,0 (100) 2,5 (25) 10,0 (100) 0,1
4,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,2
50 40 57 45 60 4,0 2,5 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
32 38 45 4,0 2,0 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
25 32 4,0 2,0 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
20 25 4,0 1,6 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
65 50 76 57 70 3,5 3,0 10,0 (100) 4,0 (40) 10,0 (100) 0,4
6,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,7
40 45 3,5 2,5 10,0 (100) 4,0 (40) 10,0 (100) 0,4
6,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,6
32 38 55 3,5 2,5 10,0 (100) 4,0 (40) 10,0 (100) 0,3
6,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,5
80 65 89 76 75 3,5 3,5 10,0 (100) 4,0 (40) 6,3 (63) 0,6
6,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100) 0,9
8,0 6,0 10,0 (100)* 10,0 (100) 10,0 (100)* 1,1
50 57 3,5 3,0 10,0 (100) 4,0 (40) 6,3 (63) 0,6
6,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100) 0,9
8,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100)* 1,1
40 45 3,5 2,5 10,0 (100) 4,0 (40) 6,3 (63) 0,6
6,0 4,0 10,0 (100)* 6,3 (63) 10,0 (100) 0,8
100 80 108 89 80 4,0 3,5 10,0 (100) 4,0 (40) 6,3 (63) 1,0
6,0 6,0 10,0 (100)* 10,0 (100) 10,0 (100) 1,4
65 76 4,0 3,5 10,0 (100) 4,0 (40) 6,3 (63) 0,9
6,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100) 1,1
50 57 4,0 3,0 10,0 (100) 4,0 (40) 6,3 (63) 0,9
6,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100) 1,2
125 100 133 108 100 5,0 4,0 10,0 (100) 4,0 (40) 6,3 (63) 1,7
8,0 6,0 10,0 (100)* 10,0 (100) 10,0 (100) 2,6
80 89 4,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 1,5
6,0 5,0 8,0 (80) 6,3 (63) 6,3 (63) 1,8
8,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 2,4
65 76 5,0 3,5 10,0 (100) 4,0 (40) 6,3 (63) 1,6
8,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100) 2,0
50 57 4,0 3,0 6,3 (63) 4,0 (40) 4,0 (40) 1,0
8,0 4,0 10,0 (100) 10,0 (100) 10,0 (100) 2,0
150 125 159 133 130 4,5 4,0 6,3 (63) 4,0 (40) 4,0 (40) 2,6
8,0 8,0 10,0 (100) 10,0 (100) 10,0 (100) 4,1
100 108 4,5 4,0 6,3 (63) 4,0 (40) 4,0 (40) 2,4
8,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 3,7
80 89 4,5 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,2
8,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 3,4
65 76 75 4,5 3,5 6,3 (63) 4,0 (40) 4,0 (40) 1,5
8,0 4,0 10,0 (100) 10,0 (100) 10,0 (100) 2,6
50 57 4,5 3,0 6,3 (63) 4,0 (40) 4,0 (40) 1,5
8,0 4,0 10,0 (100) 10,0 (100) 10,0 (100) 2,6
200 150 219 159 140 6,0 4,5 6,3 (63) 4,0 (40) 4,0 (40) 5,3
10,0 8,0 10,0 (100) 10,0 (100) 10,0 (100) 7,2
125 133 6,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 4,2
10,0 8,0 10,0 (100) 10,0 (100) 10,0 (100) 6,8
100 108 95 6,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
80 89 6,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 5,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
65 76 6,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 5,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
50 57 6,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 5,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
250 200 273 219 180 7,0 6,0 6,3 (63) 4,0 (40) 4,0 (40) 8,6
10,0 8,0 10,0 (100) 6,3 (63) 6,3 (63) 11,3
12,0 10,0 10,0 (100)* 10,0 (100) 10,0 (100) 14,6
150 159 7,0 4,5 6,3 (63) 4,0 (40) 4,0 (40) 8,1
10,0 6,0 10,0 (100) 6,3 (63) 6,3 (63) 10,2
12,0 10,0 10,0 (100)* 10,0 (100) 10,0 (100) 12,3
125 133 140 8,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 6,8
10,0 6,0 10,0 (100) 6,3 (63) 6,3 (63) 8,5
10,0** 6,0** 10,0 (100)* 8,0 (80) 8,0 (80) 8,5
100 108 8,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 6,8
10,0 5,0 10,0 (100) 6,3 (63) 6,3 (63) 8,5
10,0** 5,0** 10,0 (100)* 8,0 (80) 8,0 (80) 8,5
300 250 325 273 180 8,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 12,2
10,0 10,0 8,0 (80) 6,3 (63) 6,3 (63) 14,6
12,0 12,0 10,0 (100)* 8,0 (80) 8,0 (80) 17,2
200 219 10,0 8,0 8,0 (80) 6,3 (63) 6,3 (63) 14,0
12,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 16,1
150 159 140 8,0 4,5 6,3 (63) 4,0 (40) 4,0 (40) 11,4
12,0 8,0 10,0 (100) 8,0 (80) 8,0 (80) 15,6
125 133 8,0 5,0 6,3 (63) 4,0 (40) 4,0 (40) 11,4
12,0 8,0 10,0 (100) 8,0 (80) 8,0 (80) 15,6
100 108 10,0 4,0 8,0 (80) 6,3 (63) 6,3 (63) 13,1
12,0 6,0 10,0 (100) 8,0 (80) 8,0 (80) 15,7
350 300 377 325 220 10,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 20,7
12,0 10,0 8,0 (80) 6,3 (63) 6,3 (63) 24,9
14,0*** 12,0*** 8,0 (80)* 8,0 (80) 6,3 (63)* 29,1
16,0 16,0 10,0 (100) 10,0 (100) 8,0 (80) 32,8
250 273 10,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 19,4
12,0 10,0 8,0 (80) 6,3 (63) 6,3 (63) 23,3
14,0*** 12,0*** 8,0 (80)* 8,0 (80) 6,3 (63)* 27,2
16,0 12,0 10,0 (100) 10,0 (100) 8,0 (80) 30,6
200 219 12,0 8,0 8,0 (80) 6,3 (63) 6,3 (63) 21,6
16,0 10,0 10,0 (100) 10,0 (100) 8,0 (80) 28,4
150 159 12,0 6,0 8,0 (80) 6,3 (63) 6,3 (63) 20,0
16,0 8,0 10,0 (100) 10,0 (100) 8,0 (80) 26,2
400 350 426 377 220 10,0 10,0 6,3 (63) 4,0 (40) 4,0 (40) 27,9
12,0** 12,0** 8,0 (80) 6,3 (63) 6,3 (63) 33,4
14,0*** 14,0*** 8,0 (80)* 6,3 (63)* 6,3 (63)* 39,1
16,0 16,0 10,0 (100) 8,0 (80) 8,0 (80) 54,3
300 325 10,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 26,0
12,0** 10,0** 8,0 (80) 6,3 (63) 6,3 (63) 31,2
14,0*** 12,0*** 8,0 (80)* 6,3 (63)* 6,3 (63)* 36,4
16,0 12,0 10,0 (100) 8,0 (80) 8,0 (80) 36,4
250 273 12,0 8,0 6,3 (63) 4,0 (40) 6,3 (63) 29,5
12,0** 10,0** 8,0 (80) 6,3 (63) 6,3 (63) 31,2
16,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 34,4
12,0 6,0 6,3 (63) 4,0 (40) 4,0 (40) 27,7
12,0** 8,0** 8,0 (80) 6,3 (63) 6,3 (63) 32,3
16,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 44,9
150 159 12,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 31,9
12,0** 8,0** 8,0 (80) 6,3 (63) 6,3 (63) 37,2
16,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 53,2
500 400 530 426 300 12,0*** 12,0*** 4,0 (40) 2,5 (25) 2,5 (25) 52,9
14,0 12,0 6,3 (63) 4,0 (40) 4,0 (40) 61,7
14,0** 12,0** 8,0 (80) 6,3 (63) 6,3 (63) 61,7
16,0** 16,0** 10,0 (100) 8,0 (80) 8,0 (80) 73,6
16,0*** 16,0*** 8,0 (80) 6,3 (63) 6,3 (63) 73,6
350 377 12,0*** 12,0*** 4,0 (40) 2,5 (25) 2,5 (25) 49,7
14,0 12,0 6,3 (63) 4,0 (40) 4,0 (40) 57,9
14,0** 12,0** 8,0 (80) 6,3 (63) 6,3 (63) 57,9
16,0** 16,0** 10,0 (100) 8,0 (80) 8,0 (80) 70,3
16,0*** 16,0*** 8,0 (80) 6,3 (63) 6,3 (63) 70,3
* Пределы применения деталей по температуре и условному давлению работающих в условиях гидравлических ударов, резких теплосмен, переменных нагрузок, воздействия значительных внешних нагрузок дополнительно к внутреннему давлению, специфических физико-химических свойств среды (в том числе агрессивности, требующей прибавки толщины) и др. должны устанавливаться в технических условиях и (или) конструкторской документации на конкретные изделия..

**Изготавливаются только из стали 09Г2С.
***Изготавливаются по согласованию между изготовителем и потребителем.

Пример условного обозначения концентрического перехода Dн =325 мм, dн = 273 мм, s = 10 мм, s1 = 10 мм из стали 20:
Переход К 325×10 — 273×10 ГОСТ 17378-83.
То же, из стали 09Г2С:
Переход К 325×10 — 273×10 — 09Г2С ГОСТ 17378-83.
То же, эксцентрического из стали 20:
Переход Э 325×10 — 273×10 ГОСТ 17378-83.
То же, из стали 09Г2С:
Переход Э 325×10 — 273×10 — 09Г2С ГОСТ 17378-83.
То же, из стали 10Г2 для трубопроводов пара и горячей воды:
Переход Пэ 325×10 — 273×10 — 10Г2 ГОСТ 17378-83.

Концентрические и эксцентрические переходы по ГОСТ 17378-2001

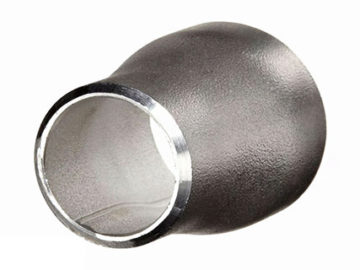

При соединении деталей трубопроводов в горизонтальной плоскости, изменение оси симметрии помогает перенаправить поток рабочей среды или избежать застоя в системе. Для этого используют переходы эксцентрические, которые позволяют произвести плавный переход трубы с большего диаметра на меньшую трубу. Чтобы купить переходы ГОСТ 17378-2001, вы можете оформить заказ у нас на сайте и наш менеджер свяжется с вами, либо оставьте заявку с помощью чата.

Как изготавливают переходы концентрические?

Изготовление переходов концентрических происходит бесшовным методом, рассчитаны они на применение при температурных режимах перекачиваемых масс от −70 до +450 °С, давление в трубе может достигать 16МПа. Диаметр конических деталей производителем предусмотрен на трубы с отверстиями от 32мм до 820мм.Переходы применяются в запорной арматуре во многих видах промышленности — нефтяной, химической, в том числе для сред с высокой агрессивностью, газовой, энергетической, а также коммунальных хозяйствах.

Купить переходы по ГОСТ 17378-01, которые служат для соединения труб с различными диаметрами и помогают управлять движением среды в трубопроводе для следующих случаев:

1. Установка на трубе с меньшего отверстия на больший диаметр уменьшает давление потока.
2. При монтаже на меньший диаметр трубы помогает повышать давление в системе.
3. Данная деталь облегчает уход и чистку трубопроводов.

Производителем качественных, прочных переходов для расширения или сужения потока является компания ГК “УМИК”. Надежность изготавливаемых частей обеспечивается металлами, из которых он изготавливается различными методами: путем штамповки — низколегированной и углеродистой стали. Так же для трубопроводов конструкторами предусмотрено изготовление переходов для использования в агрессивных средах и их дальнейшее применение в составе нержавеющей стали. Данный сплав обладает коррозионной устойчивостью, имеет высокую термостойкость.

Поставляем качественные детали, предоставляем выгодные условия и удобные способы оплаты. Короткие сроки доставки эксцентрических и концентрических переходов, фланцевых и под приварку для различного назначения трубопроводов в любой регион страны.

Получить консультацию, а так же,  узнать о наличии необходимой  позиции, можете по тел. + 7 (351) 230-09-06. Или написав нам на электронную почту info@metall-prom74.ru Наши менеджеры проконсультируют Вас по любому интересующему  вопросу.
